Corne CherryのPro Microの交換 (Linux環境でのファームウェア書き込み、キーマップ設定)

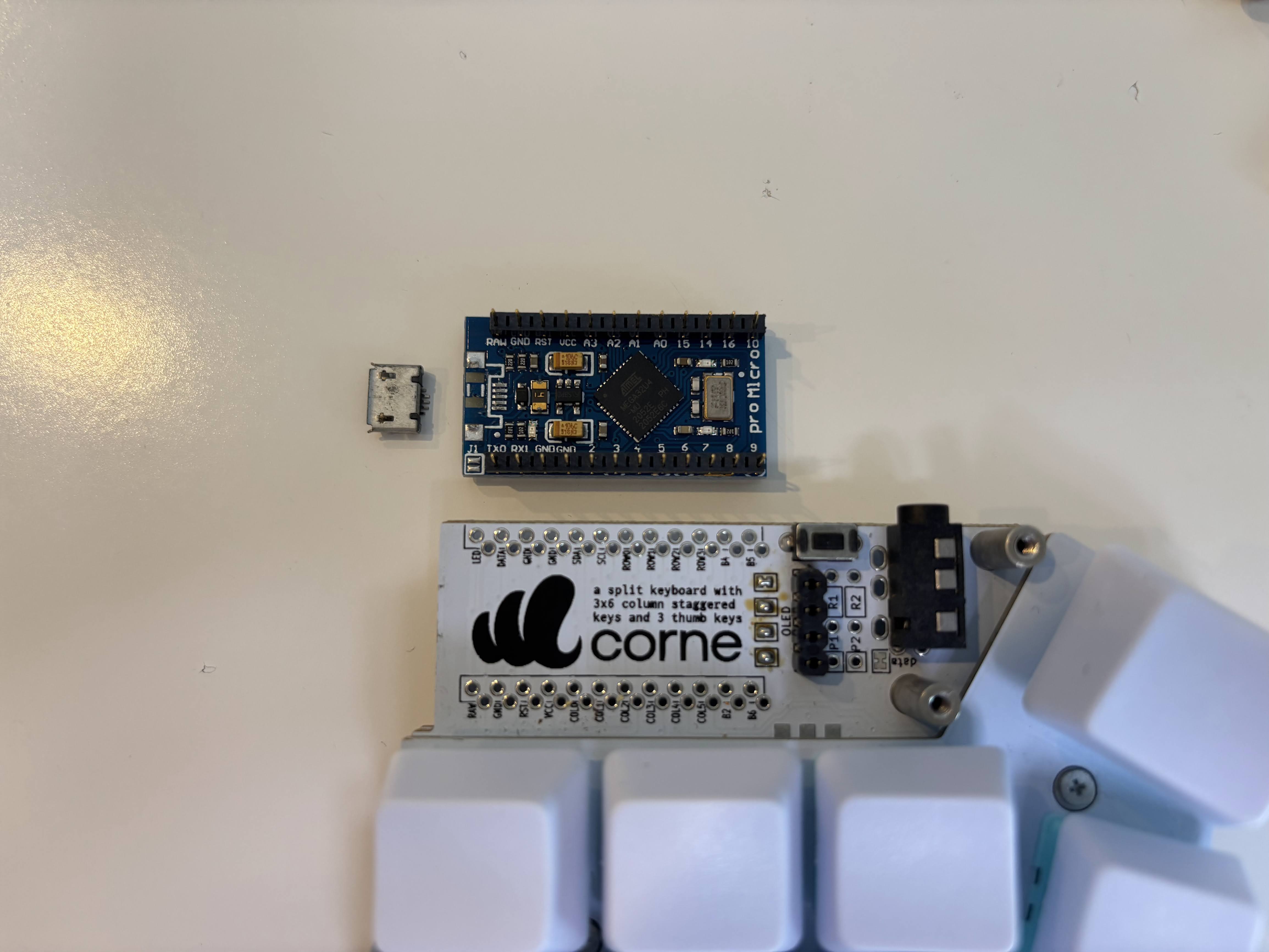

今年4月にオフィス勤務が増えたことで外付けキーボードの持ち運びが面倒になり、3ヶ月ほどMacBookのキーボードを使っていました。 6月頃からリモートワークが増えてきたのでまたCorne Cherryを使おうと引っ張り出したら、なんと、 USB Micro-B端子がPro Microから剥がれてしまい、PCと接続できなくなっていました。 2022年6月頃購入したものなので、ちょうど4年ほど使用したタイミングとなります。 長く使っていればまた起きることなので、Pro Micro交換の手順を整理しておこうと思います。

環境

• Corne Cherry:
  • “Corne Cherry” – 半田付けのいらない42キー スプリットキーボードキット (2022年6月頃購入)
  • ビルドガイド: corne-cherry/doc/buildguide_ver.BTO_jp.md
  • 現行のCorne V4 Cherryよりも前のモデルで、v1-3のどれなのかは不明
• ファームウェア書き込みなどのセットアップ用のPC: ThinkPad T490s (Debian 13)

必要だったもの

• Pro Micro Micro-B版 コンスルーセット
  • 遊舎工房で 1,210円 + 配送料 550円 + 税 160円 = 1,760円 でした
• はんだごて
  • ど素人すぎて、コンスルーってやつを基板とPro Microに挿すだけだと勘違いしていたのですが、挿してみるとPro Micro側はゆるゆるで固定されず、はんだ付けが必要でした

手順

• (動作確認を兼ねて) Pro Microにファームウェアを書き込んでおく
  • v1-v3はファームウェアが共通です: docs/firmware/firmware_en.md
  • Crkbd - Remap の crkbd:via (qmk018じゃない方) を書き込みます※ 以前ファームウェアを書き込むときはCLIで書き込みましたが、今はChrome (WebHID) から書き込めるようになってました。
  • ブートローダーは通常のPro Microであれば caterina を選択します（互換機だと違うらしい）
  • Chromeからファームウェアを書き込むためには、非rootユーザーがデバイスにアクセスできるように以下の設定が必要でした
    sh

    sudo tee /etc/udev/rules.d/50-qmk.rules > /dev/null <<'EOF'
    # Caterina (Pro Micro)
    SUBSYSTEMS=="usb", ATTRS{idVendor}=="2341", TAG+="uaccess"
    SUBSYSTEMS=="usb", ATTRS{idVendor}=="1b4f", TAG+="uaccess"
    SUBSYSTEMS=="usb", ATTRS{idVendor}=="2a03", TAG+="uaccess"
    SUBSYSTEMS=="usb", ATTRS{idVendor}=="239a", TAG+="uaccess"
    EOF
    sudo udevadm control --reload-rules
    sudo udevadm trigger
    sudo usermod -aG dialout $USER

• Pro Microにコンスルーを挿して、はんだ付けで固定する
  • 向きはもともと使っていたPro Microをよく見て合わせます
• Pro Microを基板に挿す
• キーマップの再設定
  • 以前はVIAのデスクトップアプリを使ってましたが、現在は VIAのWebアプリから設定できます
  • 設定をJSONでエクスポートしていたので、インポートするだけで復旧できましたcrkbd.json
  • ここでもChromeからキーボードの設定を書き換えるために、非rootユーザーからのアクセスを許可する必要がありました
    sh

    sudo tee /etc/udev/rules.d/92-viia.rules > /dev/null <<'EOF'
    KERNEL=="hidraw*", SUBSYSTEM=="hidraw", MODE="0666", TAG+="uaccess", TAG+="udev-acl"
    EOF
    sudo udevadm control --reload
    sudo udevadm trigger
